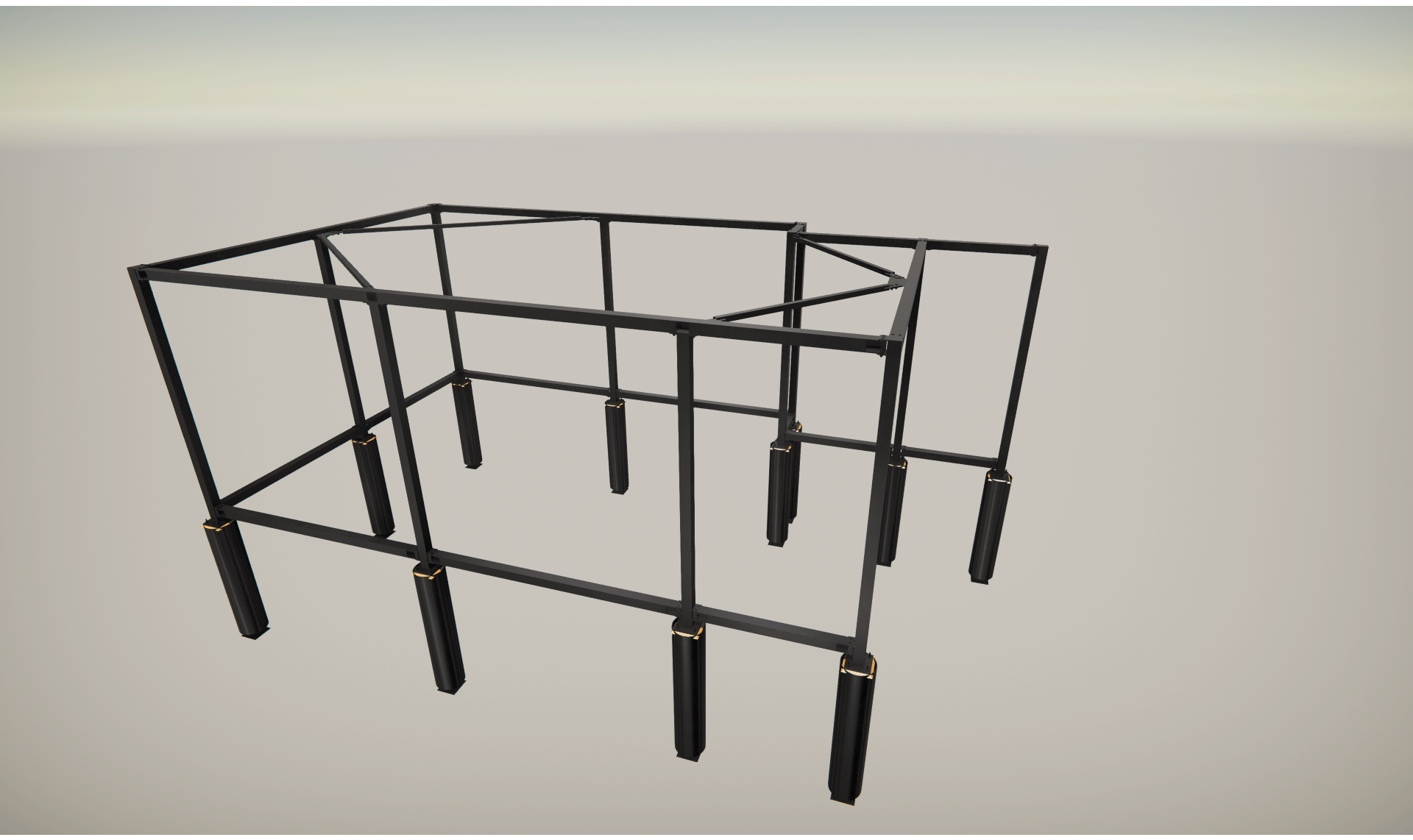

Modélisation 3D et préparation du dossier de fabrication pour un enclos métallique de protection industrielle destiné à sécuriser des machines en extérieur.

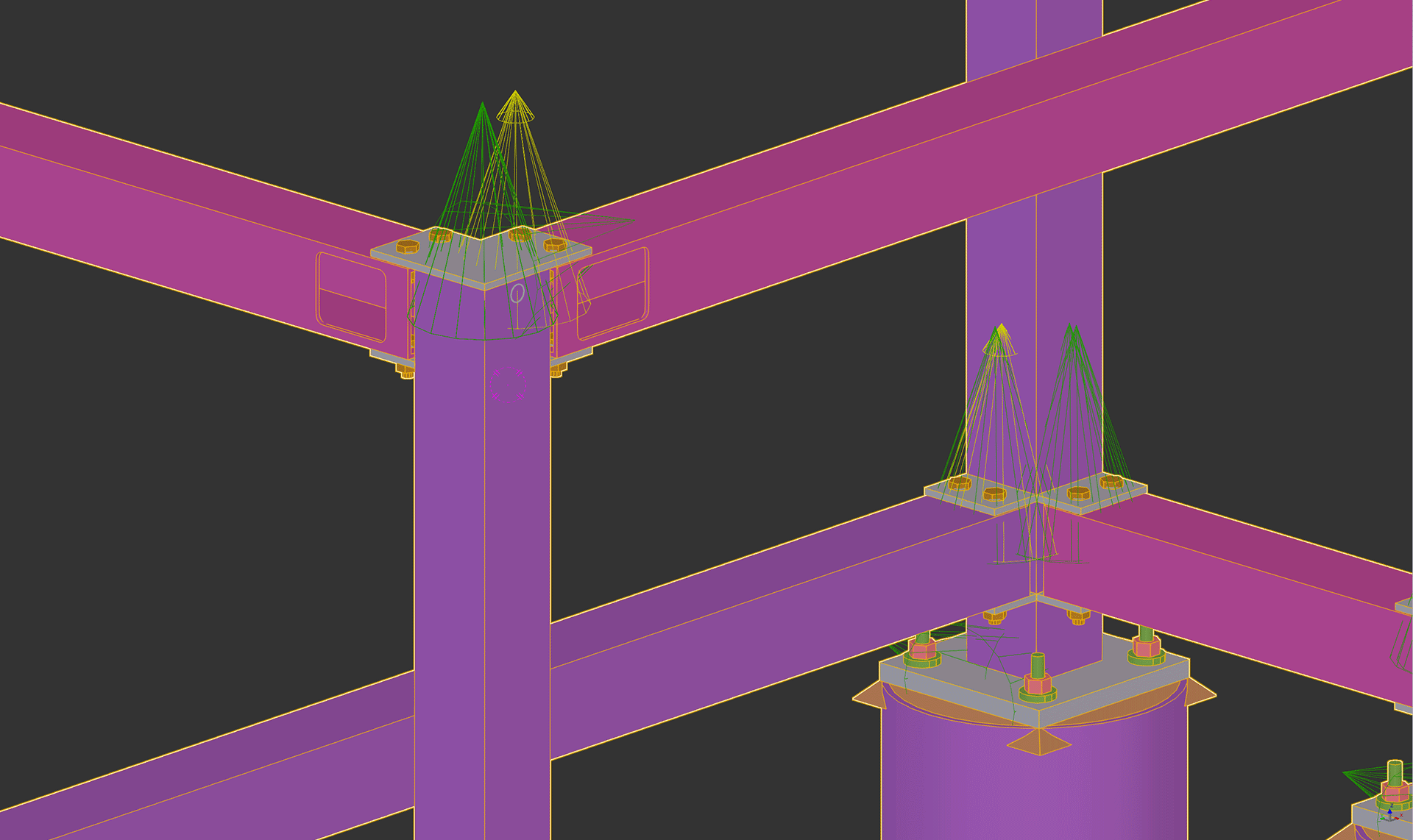

Ancrage sur Pieux Béton : Conception des plaques d’assise (baseplates) adaptées pour fixation sur piliers cylindriques en acier galvanisé.

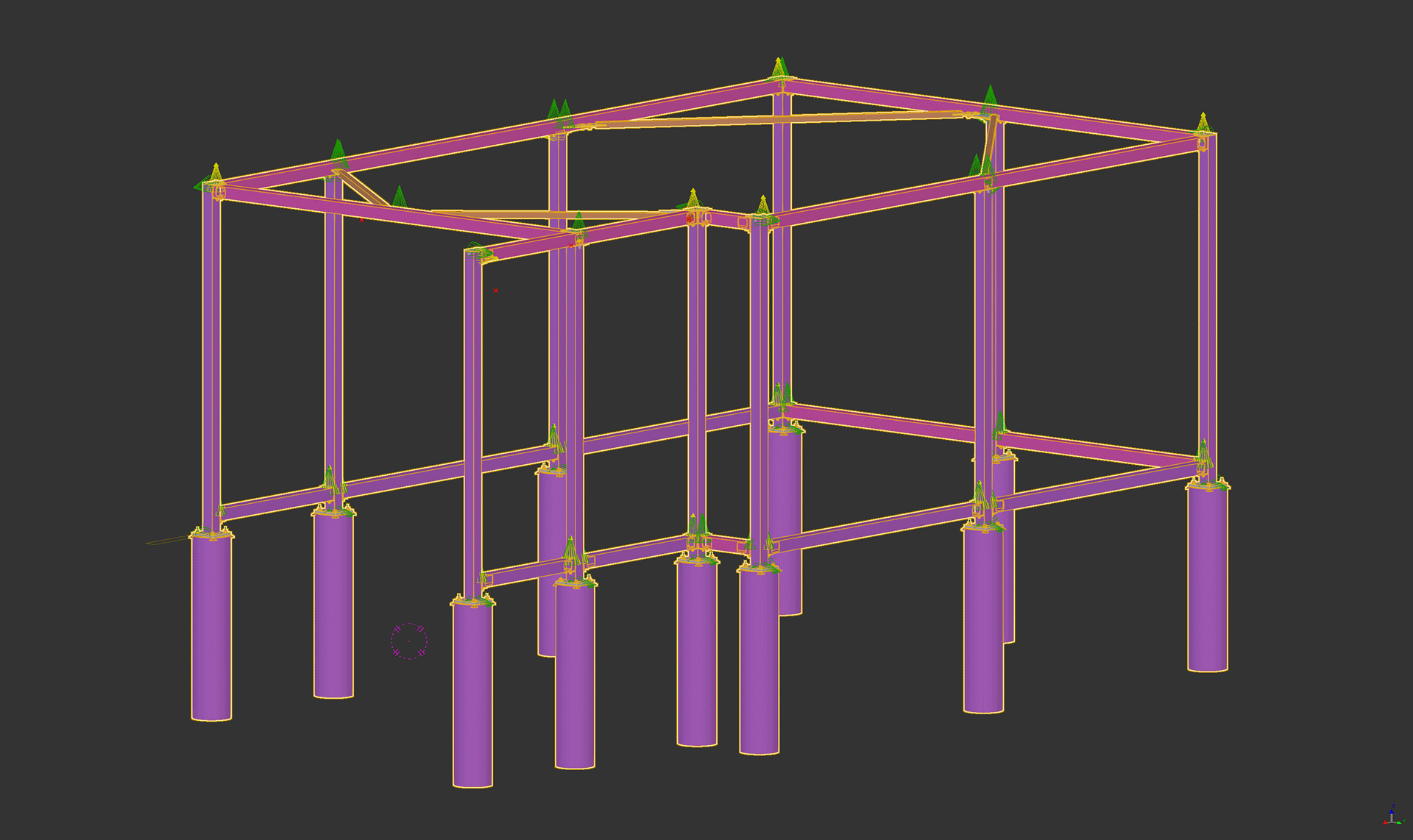

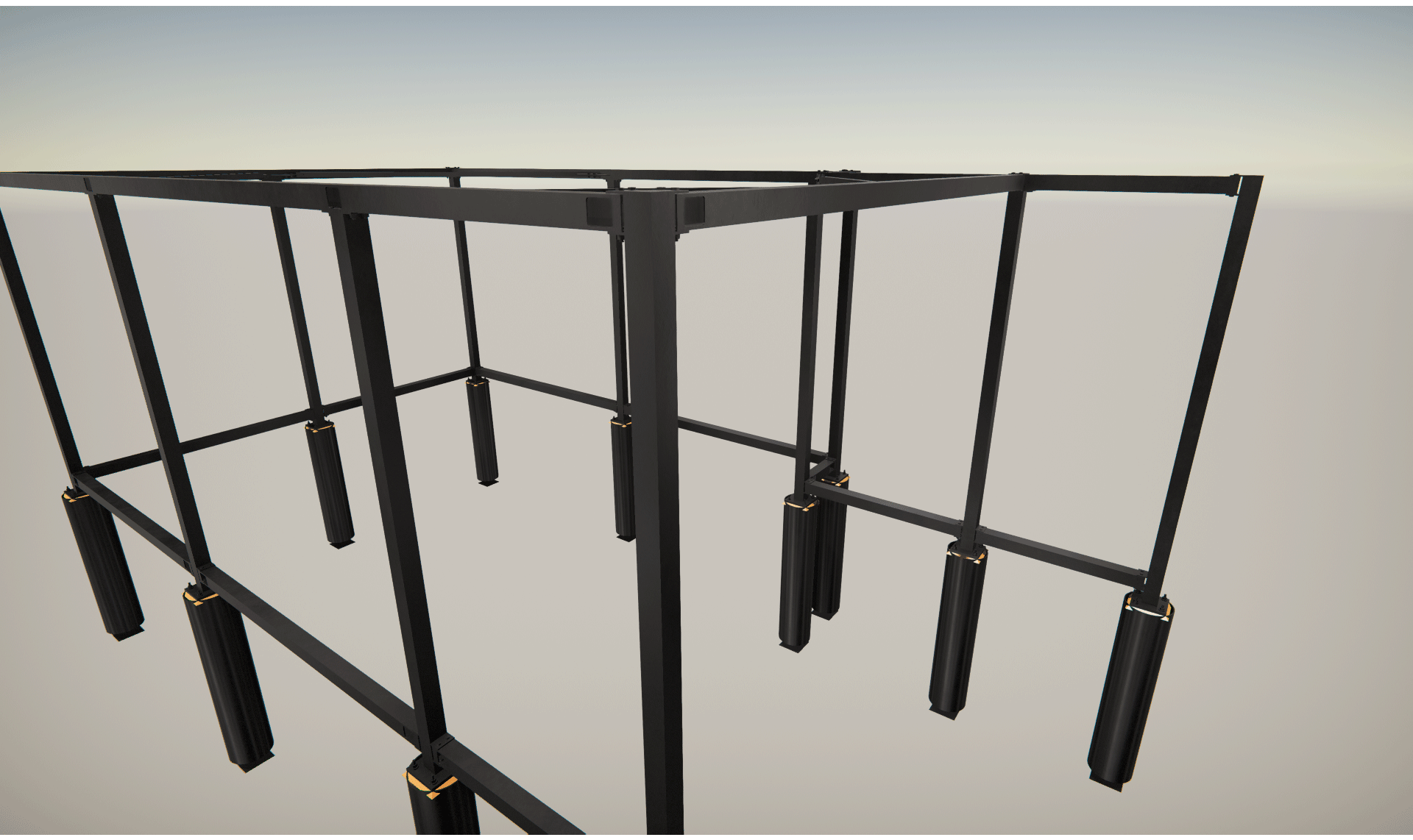

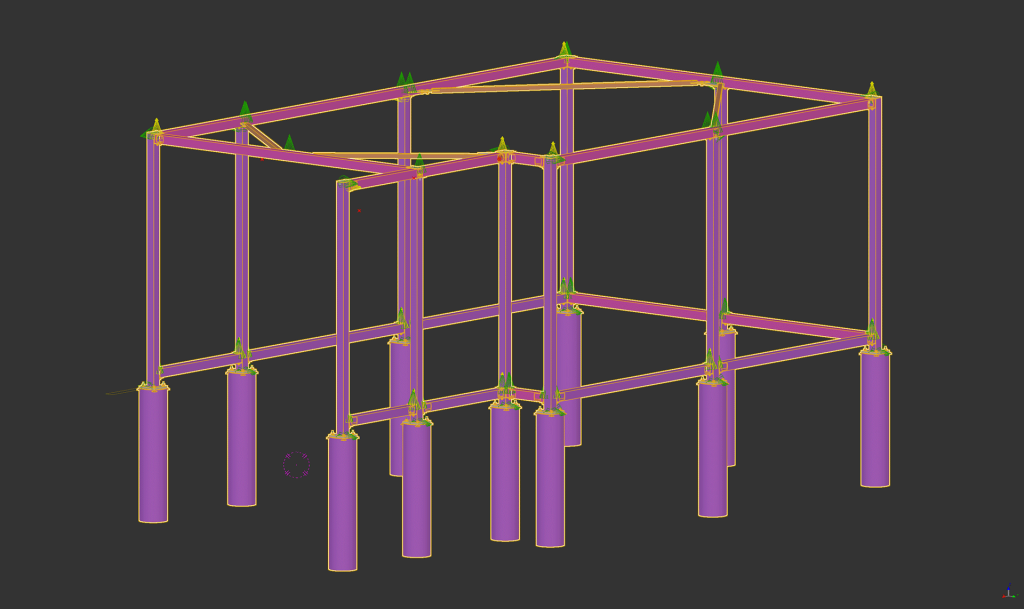

Châssis et Poutres de Liaison : Rigidification de la structure par des traverses d’écartement à la base et en hauteur, assurant une résistance optimale aux conditions intempéries et impacts.

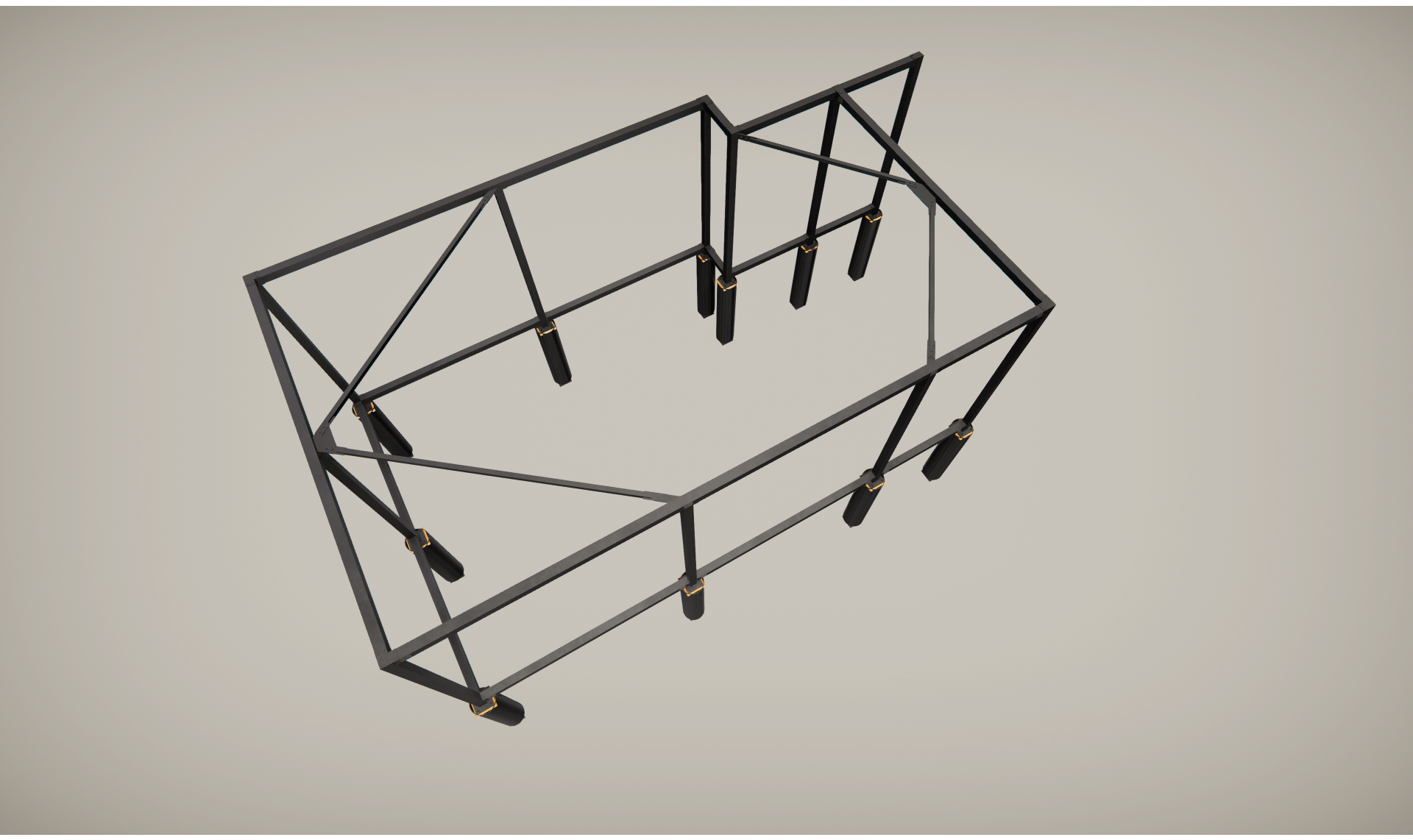

Support d’Écran et Panneaux : Structure tubulaire conçue pour accueillir des panneaux de fermeture ou mailles de protection métalliques.

Fichiers CNC (DXF / NC1) : Extraction directe des données numériques pour la découpe au laser/plasma et le perçage automatisé des plaques et profilés.

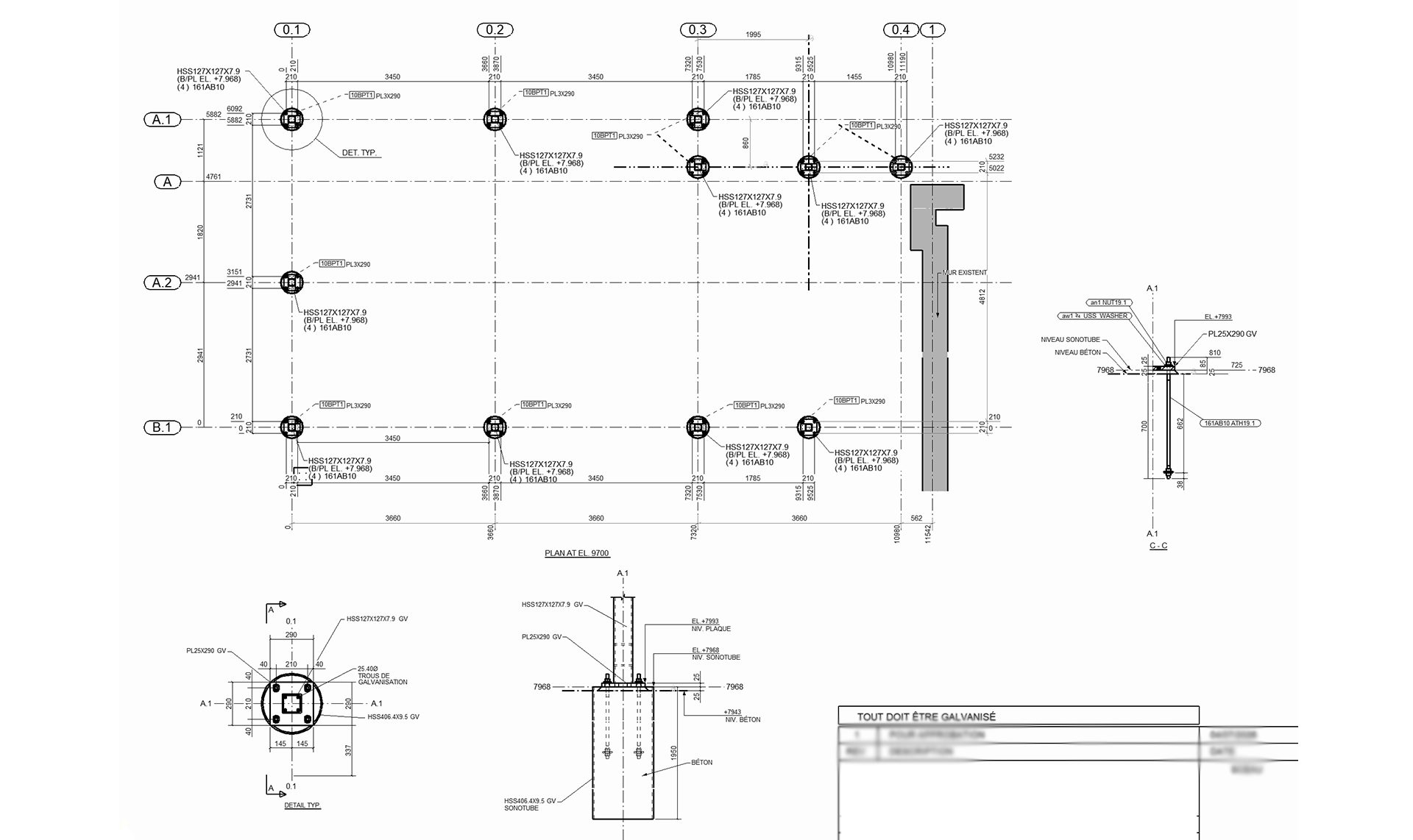

Plans d’ensemble (GA – General Arrangement) : Implantation précise de la structure, vérification des ancrages au béton et validation des dégagements.

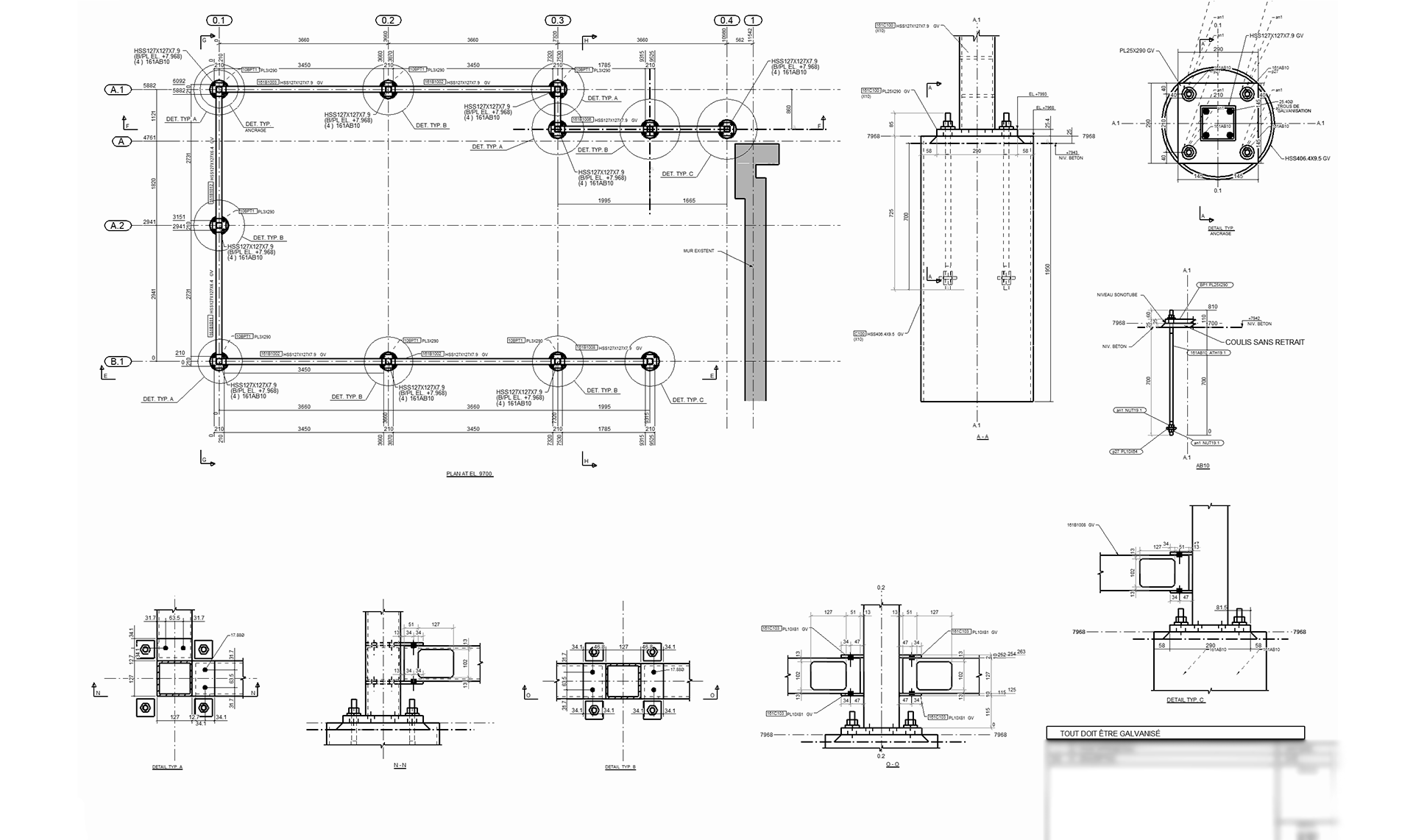

Plans d’assemblage (Assembly Drawings) : Dessins détaillés des sous-ensembles soudés pour un montage fluide en atelier.

Dessins de pièces secondaires (Single Part Drawings) : Fiches techniques individuelles pour chaque limon, marche et composante du garde-corps.
